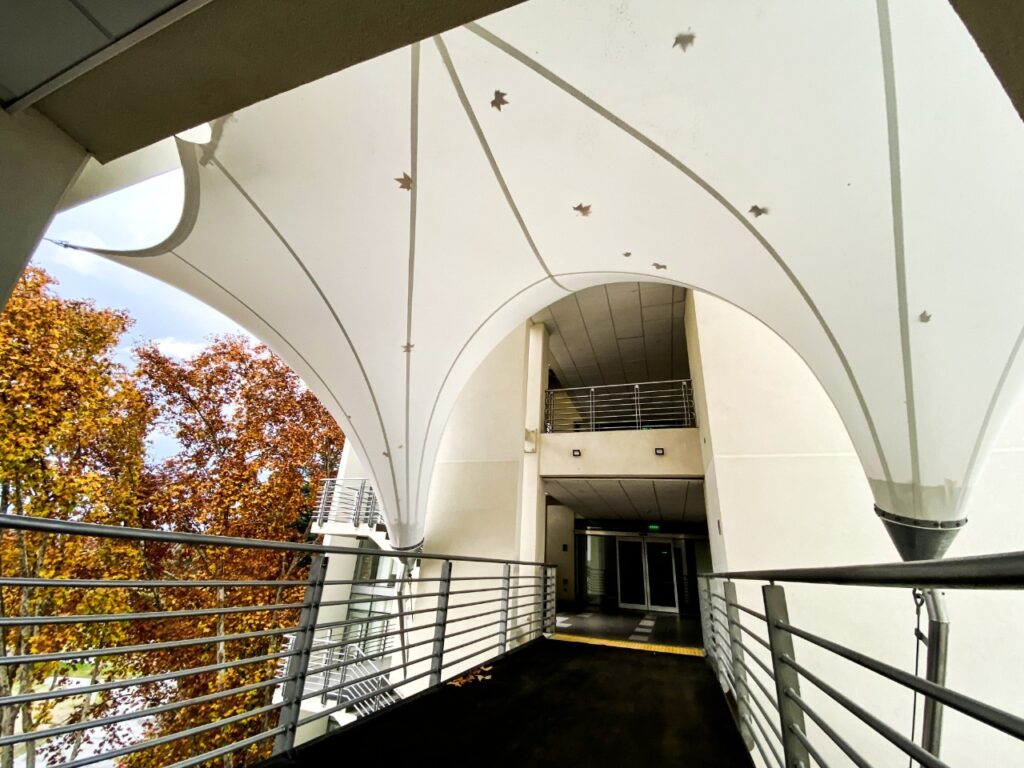

Cómo calcular cargas en membranas tensadas

Las membranas tensadas pueden verse ligeras, pero su comportamiento estructural no admite aproximaciones. Cuando se define mal una carga, el problema no suele aparecer en el plano, sino en obra o durante la operación: deformaciones excesivas, vibraciones, bolsas de agua o esfuerzos fuera de rango en paños, cables y anclajes. Por eso, entender cómo calcular cargas en membranas es una etapa crítica del diseño, no un trámite de ingeniería.

En arquitectura textil, la carga no se lee igual que en una cubierta rígida. La forma resistente depende de la geometría, del nivel de pretensado y de la interacción entre membrana, borde, mástiles y apoyos. La estructura trabaja como sistema, y cualquier cambio en uno de sus componentes modifica la respuesta global.

Cómo calcular cargas en membranas sin simplificar de más

El punto de partida es asumir que una membrana no resiste por rigidez a flexión, sino por tracción. Eso obliga a analizar las acciones externas junto con la forma y el estado tensional inicial. En términos prácticos, no basta con sumar cargas verticales y verificar una sección. Hay que estudiar cómo esas acciones alteran la curvatura, redistribuyen esfuerzos y afectan la estabilidad.

Las cargas principales suelen ser viento, nieve cuando aplica, agua acumulada en escenarios críticos, peso propio y acciones de mantenimiento. A eso se suma una variable decisiva: el pretensado. Aunque no es una carga externa en sentido clásico, sí condiciona la capacidad de la membrana para mantener su forma y responder de manera estable frente a succión, presión o cargas asimétricas.

En proyectos reales, el cálculo se desarrolla con modelos numéricos que consideran grandes desplazamientos y comportamiento no lineal. No es una elección sofisticada por defecto, sino una necesidad técnica. Una membrana cambia de forma al cargarse, y esa nueva forma cambia a su vez los esfuerzos internos.

Qué acciones deben considerarse en el cálculo

El peso propio es relativamente bajo, pero no por eso irrelevante. Incluye la membrana, refuerzos, placas, cables perimetrales, herrajes, luminarias o cualquier elemento suspendido. En cubiertas livianas, pequeñas adiciones pueden tener efectos apreciables en flechas y tensiones locales.

La acción del viento suele gobernar el diseño. En membranas tensadas no interesa solo la presión hacia abajo. La succión puede ser más exigente, sobre todo en bordes, esquinas o superficies con doble curvatura expuestas. La forma arquitectónica, la altura, la rugosidad del entorno y la orientación del proyecto influyen de forma directa en los coeficientes aerodinámicos.

La nieve depende de la ubicación, la altitud y la geometría de la cubierta. En ciertas zonas su incidencia será menor; en otras, decisiva. Además, no siempre se distribuye de forma uniforme. Las acumulaciones por deslizamiento, remanso o asimetría deben revisarse cuando la tipología lo justifica.

También conviene evaluar la acumulación de agua. Una membrana mal configurada o con tensiones insuficientes puede generar zonas de empozamiento. Ese fenómeno aumenta la carga, incrementa la deformación y puede agravar el problema en cadena. No es solo una revisión hidráulica, sino una verificación estructural y geométrica.

Las cargas de uso y mantenimiento suelen ser puntuales o temporales, pero deben incorporarse. Pasarelas, acceso técnico, equipos de limpieza o maniobras de inspección pueden introducir esfuerzos concentrados que no aparecen en la operación habitual.

El papel del pretensado en el comportamiento estructural

Si hubiera que señalar una diferencia clave entre una membrana tensada y una cubierta convencional, sería esta: la estabilidad inicial depende del pretensado. Ese estado tensional previo permite que la superficie mantenga su forma y limite deformaciones frente a acciones variables.

Un pretensado insuficiente puede facilitar aleteo, pérdida de curvatura o formación de bolsas de agua. Uno excesivo, en cambio, eleva exigencias en paños, costuras, placas, cables y anclajes. Por eso no se define como un valor aislado, sino como parte de un equilibrio entre material, geometría, dimensión de los módulos y condiciones de servicio.

En el cálculo, el pretensado se introduce como condición inicial del modelo. A partir de ahí se aplican las combinaciones de carga y se comprueba si las tensiones finales permanecen dentro de rangos admisibles, tanto en la membrana como en los elementos de borde y soporte.

Geometría, forma y curvatura: donde realmente se gana estabilidad

Calcular cargas en membranas no consiste solo en cuantificar acciones, sino en trabajar con una forma que pueda resistirlas. La doble curvatura es esencial porque entrega estabilidad geométrica. Superficies anticlásticas, con curvaturas opuestas, responden mejor que paños casi planos, especialmente frente al viento.

Esto tiene una consecuencia de proyecto: la forma arquitectónica no puede separarse del cálculo estructural. Una geometría muy limpia en términos visuales puede ser menos eficiente si reduce curvaturas, complica el drenaje o concentra esfuerzos en el perímetro.

Por eso, en tensoestructuras, la fase de form-finding no es un paso estético. Es el proceso mediante el cual se obtiene una geometría de equilibrio compatible con el pretensado y con las condiciones de borde. Sobre esa base se desarrollan luego las verificaciones estructurales.

Cómo se modela el cálculo de cargas en membranas

El procedimiento habitual parte con la definición de la geometría inicial, las condiciones de borde, el tipo de material y los valores de pretensado. Después se incorporan las acciones según normativa aplicable y condiciones del emplazamiento.

A continuación se analizan combinaciones de carga. No basta con revisar el caso más intuitivo. En membranas, una combinación de viento con succión localizada puede resultar más exigente que una carga gravitacional uniforme. Del mismo modo, una situación transitoria de montaje puede generar estados críticos distintos a los de servicio.

El modelo debe verificar tensiones principales en la membrana, deformaciones máximas, reacción en apoyos, esfuerzos en cables y mástiles, y comportamiento de uniones. Si el proyecto incluye grandes luces o geometrías complejas, suele ser necesario iterar varias veces entre forma, pretensado y sistema de borde hasta alcanzar un desempeño adecuado.

Errores frecuentes al calcular cargas en membranas

Uno de los errores más comunes es tratar la membrana como si fuera una cubierta ligera convencional. Esa simplificación suele ignorar la no linealidad geométrica y el rol del pretensado, con resultados poco fiables.

Otro problema habitual es subestimar el viento. En cubiertas textiles, la aerodinámica tiene un peso mayor que en sistemas más rígidos. Los efectos locales en bordes y encuentros pueden controlar el diseño incluso cuando la carga media no parece elevada.

También se observan fallos cuando la geometría se define antes que la lógica estructural. Si la forma no favorece el drenaje o reduce la curvatura efectiva, el cálculo termina corrigiendo con mayores tensiones, refuerzos o exigencias en anclajes. Es decir, el coste técnico aparece más tarde.

Por último, conviene no separar la membrana del resto del sistema. El cálculo correcto incluye membranas, costuras, cables, placas, mástiles, fundaciones y detalles de unión. La carga no termina en la superficie textil; se transmite a toda la cadena resistente.

Criterios técnicos que mejoran el resultado final

Un buen cálculo no busca únicamente que la estructura “resista”. Busca que conserve forma, drene bien, tenga deformaciones compatibles con su uso y mantenga durabilidad en el tiempo. Eso cambia la conversación desde el cumplimiento mínimo hacia el desempeño real.

En proyectos institucionales, deportivos o de espacio público, este enfoque es especialmente relevante. La cubierta debe responder de forma estable ante ciclos de uso intensivo, exposición ambiental y requerimientos de mantención. En ese contexto, el cálculo de cargas es también una herramienta para reducir riesgos operativos y mejorar la vida útil del sistema.

En la práctica, los mejores resultados aparecen cuando diseño, ingeniería, fabricación y montaje se coordinan desde etapas tempranas. Espacio Cubierto trabaja precisamente bajo esa lógica, porque en tensoestructuras una decisión de detalle puede alterar tanto el comportamiento estructural como la calidad de ejecución.

Calcular bien las cargas en una membrana no significa sobredimensionar. Significa entender cómo trabaja una estructura liviana para que su ligereza sea una ventaja técnica y no una fuente de incertidumbre. Ahí es donde una cubierta textil pasa de ser una buena idea a convertirse en una solución confiable, durable y bien resuelta.
